Nové typy kontrolérů Micro850® a Micro870®

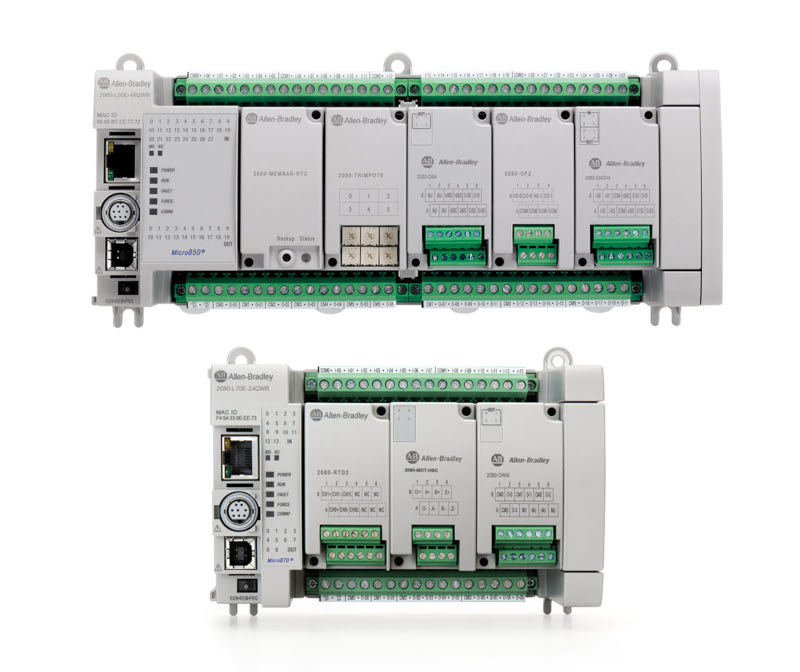

microŘídicí systémy Micro850® a Micro870® prošly modernizací. Počet vstupů/výstupů, rozměry a vzhled zůstaly stejné. Přibyly ale navíc možnosti šifrování projektů a rozšíření komunikace o protokol DF1. U verze Micro870® přibyla navíc podpora protokolu DNP3. Nahrávání a stahování projektů se pak v porovnání s předchozími verzemi zvýšilo až o 40 %. Pro konfiguraci nových variant kontrolérů je potřeba mít nainstalovanou v současnosti nejnovější verzi Connected Components Workbench 20.01.00.

Podpora komunikačního protokolu DF1 byla k dispozici již u předchozích modelů, nyní je ale rozšířena o módy DF1 half-duplex master, DF1 half-duplex slave a DF1 radio modem. Přes sériový port tak nyní nabízí například možnost nastavit jednosměrnou komunikaci (half-duplex), pokud hlavní jednotka neumožní komunikaci vzájemnou, jako tomu bylo v případě předem užívaného full-duplex módu.

Protokol DNP3 jsme zase mohli potkat již u kontroléru MicroLogixTM 1400, nyní je zahrnut i v nové verzi řídicího systému Micro870®. Oproti běžným RTU protokolům jako např. Modbus je DNP3 více komplexnější a umožňuje například automatické logování událostí při výpadcích komunikace. Tento protokol je kromě sériové linky možné provozovat i přes Ethernet.

Micro850® se ve starším i novějším provedení nabízí s 24 nebo 48 vstupy/výstupy, k napájení vyžaduje 24 V stejnosměrného napětí, resp. 110/220 V napětí střídavého. Na výstupu můžete vybírat mezi source/sink 24 V DC, případně zvolit variantu s relé výstupy. Micro870® nabízí stejné možnosti napájení, na výstupu chybí možnost zvolit tranzistorový typ sink, navíc se nabízí pouze s 24 vstupy/výstupy. Zde může být ale jejich počet navýšen až na 304 I/O díky rozšíření až o 8 rozšiřujících modulů. Kontrolér Micro850® může být rozšířen jen na celkových 192 I/O (4 rozšiřující moduly).

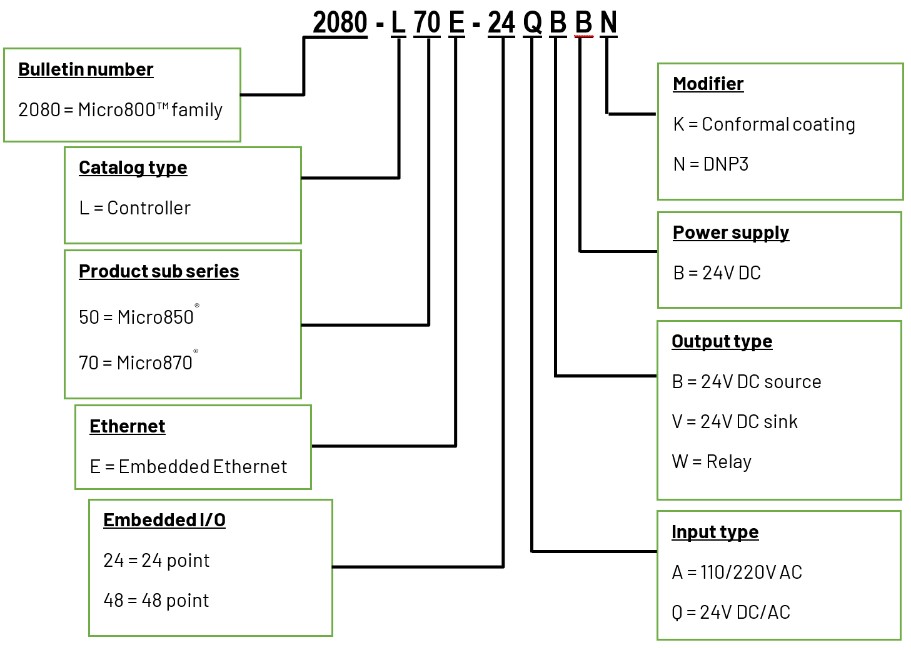

V katalogu najdete nové přístroje pod zkratkou 2080-Lx0E. Micro850® je označováno jako L50E, Micro870® naleznete jako L70E. Pod písmenem E se skrývá zkratka Ethernet, aby bylo na první pohled jasné, že kontrolér tuto funkci umožňuje. Novou variantu Micro870® můžete objednávat již nyní, spuštění objednávek pro inovované Micro850® je plánováno na konec září 2022. Další změny v katalogovém značení můžete vyčíst z obrázku níže.



micro2





Dokumentace:

      Micro800 Programmable Controller Family Selection Guide



Prezentace:

      Micro850 and Micro870 controller catalogs 2080-Lx0E Customer Presentation

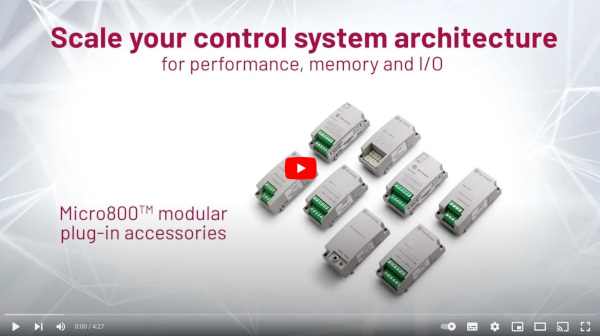

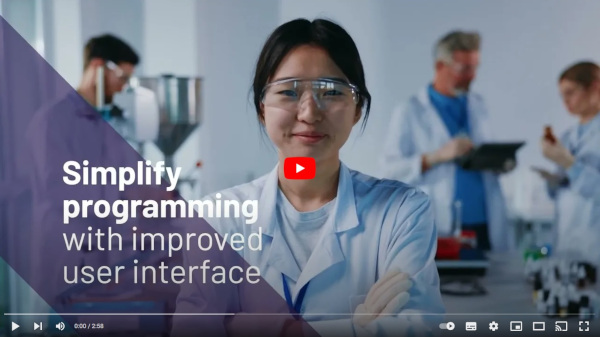

Videa:

      Micro Control Applications List
