Představujeme Vám systém nosných ramen od společnosti ALUMINIUMARM

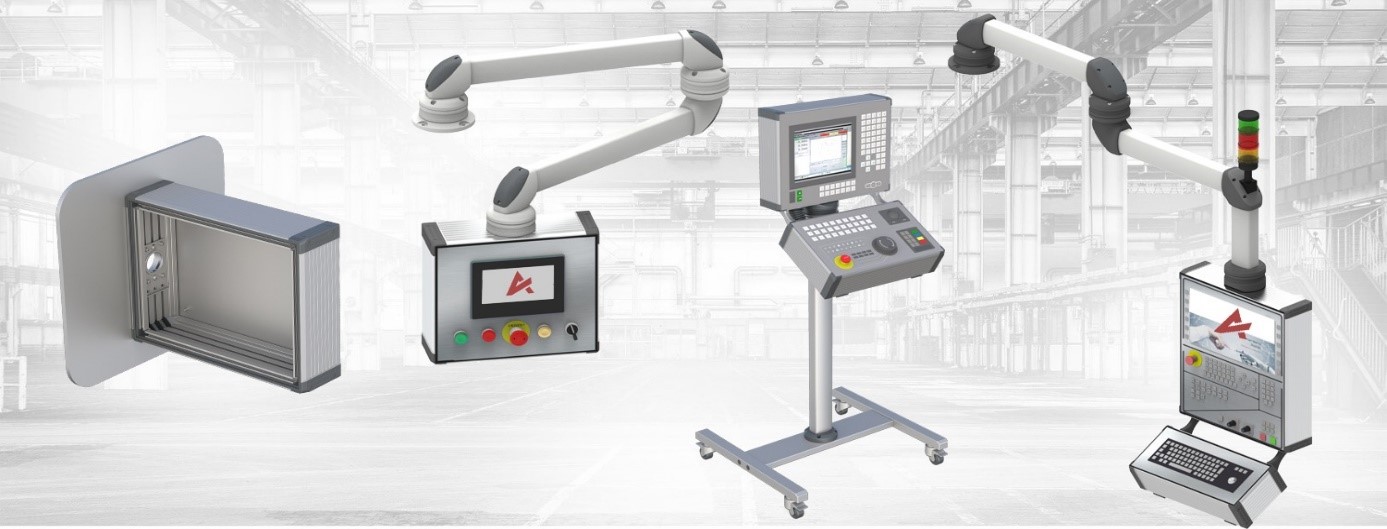

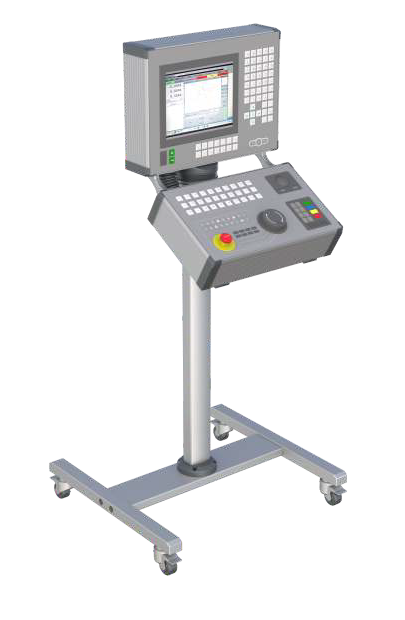

Ideální pracovní poloha rozhraní člověk - stroj je klíčová pro získání přehledu a kontroly nad průmyslovými stroji a zařízeními. Nový systém nosných ramen od společnosti ALUMINIUMARM umožňuje snadnou změnu pracovní polohy rozvaděčových skříněk s integrovanými ovládacími panely, tlačítkovými ovladači, zobrazovacími terminály nebo průmyslovými počítači.

Požadavky na systémy nosných ramen, které tvoří ergonomické spojení mezi strojem, ovládacím zařízením a obsluhou, neustále rostou. Typickými požadavky konstruktérů strojů a zařízení jsou robustní konstrukce, estetický a jednotný design v širokém rozsahu zatížení, rychlá montáž nebo snadné seřízení včetně požadavku na snadné vedení kabelů. Nové stavebnicové systémy ALM 060 a ALM 090 od společnosti ALUMINIUMARM nabízí dva kompletní programy nosných ramen v kompaktním a odolném designu s nosnostmi 60 kg a 120 kg na vzdálenost výložníku jednoho metru. Oba systémy umožňují na základě svého stavebnicového principu vhodné řešení pro jakýkoliv požadavek a představuje značnou časovou úsporu při montáži, seřizování a také v případě servisu. To znamená, že výměna jednotlivých komponent, například při požadavku na úpravu pracovní polohy rozhraní HMI, je možná rychle a kdykoliv.

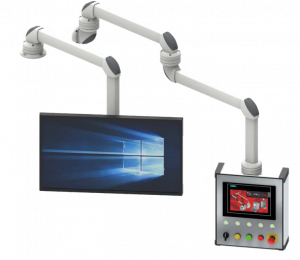

Oba systémy nosných ramen nabízí velký počet chytrých detailů. Např. nosné rameno skládající se z nosného profilu, mezikloubu a úhlových dílů lze namontovat jak nahoru na stroj, tak i na boční stěnu. Pro montáž jsou k dispozici základny pro upevnění na stěnu a k podlaze ve dvou různých velikostech včetně flexibilních horizontálních a nástěnných kloubů s horizontálním vývodem. Aby byla docílena požadovaná nosnost a dosažitelnost pro jakékoliv použití, jsou k dispozici nosné profily s délkami 250, 500, 1000 a 2000 mm. Všechny jsou zhotoveny z oválného hliníkového profilu. Celková geometrie profilu zaručuje vysokou stabilitu s ohledem na ohybové a torzní zatížení vyskytující se v různých aplikacích. Další příjemnou vlastností je minimalizované oscilační chování a komfortnější obsluha na základě redukovaných ovládacích sil. Je-li pro aplikaci vyžadována speciální délka nosných profilů mimo standardních velikostí, lze je podle potřeby zkrátit. Dodatečné řezání závitu není zapotřebí.

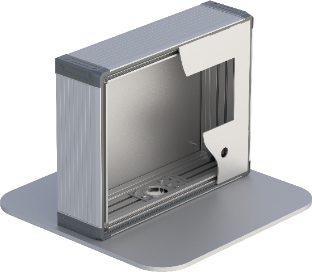

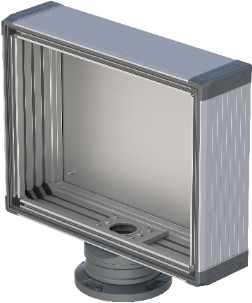

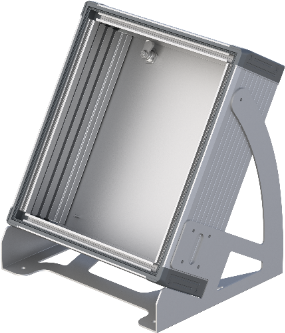

Dalším dílem stavebnicového systému od společnosti ALUMINIUMARM je sortiment hliníkových skříněk kompatibilních se systémy ALM 060 i ALM 090. Skříňky jsou k dispozici v celkem šestnácti rozměrových provedeních s fixní hloubkou 120 nebo 240 mm. Z hlediska otáčení a přizpůsobení polohy skříněk jsou dostupné provedení s jedním horizontálním nebo dvěma vertikálními madly, přičemž v nabídce nechybí ani varianta bez otočných madel.

Sortiment nosných ramen od společnosti ALUMINIUMARM bude v průběhu roku 2023 rozšířen o novou otevřenou variantu nosných profilů s geometrií ve tvaru Y. Tato prozatím nedostupná varianta s produktovým označením ALM 091 nabídne uživateli dva samostatné kabelové kanály v jednom profilu. Tím lze ovládací vedení a elektrické napájení ukládat odděleně od sebe, aby se zabránilo nežádoucím vazbám. Odnímatelné kryty u úhlových dílů, spojky a klouby zajišťují snadný přístup. Díky otevřenému profilu, jenž lze z optického hlediska příjemně uzavřít plastovou lištou, může uživatel kdykoliv kabel nainstalovat snadno a rychle. To funguje i dodatečně, aniž by uživatel musel nosný profil demontovat nebo dokonce mechanicky upravovat. Tato kompletní průchodnost při zavádění a protahování kabelů se vyplatí právě v případě servisu nebo při rozšiřování řídicích prvků v ovládací skříni. Rozhodujícími výhodami pro uživatele je přitom značná úspora času a nákladů.

Jak uživatelsky příjemně je koncipován stavebnicový systém podtrhují dva další postupy v manipulaci, které lze provést zcela bez demontáže nosného systému: Seřízení již namontovaných nosných ramen a dodatečné omezení úhlu otáčení. Při seřizování uživatel jednoduše lokalizuje šroub připojovacího prvku nosného ramena, pomocí kterého provede seřízení systému regulace odporu při otáčení. Podobně snadné je to s omezením úhlu otáčení. Zde se snadné a rychlé nastavení provádí pomocí změny polohy stavěcího šroubu v otočném věnci. To lze provést bez demontáže systému.
