FactoryTalk Optix - VIZUALIZACE PRO VIZIONÁŘE

Nová, otevřená, škálovatelná vizualizační platforma s novými možnostmi.



optix





optix logoKdyž firma Rockwell Automation oznámila akvizici italské firmy ASEM známou svými průmyslovými počítači a operátorskými panely, bylo zřejmé, že takto spojené technologické síly přinesou něco zcela nového v oblasti operátorských panelů a vizualizace. Výsledkem jejich spolupráce je revoluční software FactoryTalk Optix pro operátorské panely, IIoT  a aplikace průmyslu 4.0.

Rockwell Automation o svém novém produktu FactoryTalk Optix říká, že je to adekvátní doplněk a správné rozšíření portfolia. Nezávislí návštěvníci na akci ROKLive EMEA 2022 ve švédském Göteborgu komentují tento produkt jako něco zcela výjimečného, kdy se doslova píší dějiny průmyslové automatizace.

FactoryTalk Optix má multiplatformní podporu a jeho runtime může běžet na procesorech ARM nebo x86 v operačních systémech Linux nebo Windows. Grafický renderovací engine je založen na technologii vycházející z HTML5. Díky tomu je vzhled aplikace naprosto shodný jak v nativní aplikaci, tak ve webovém prohlížeči.

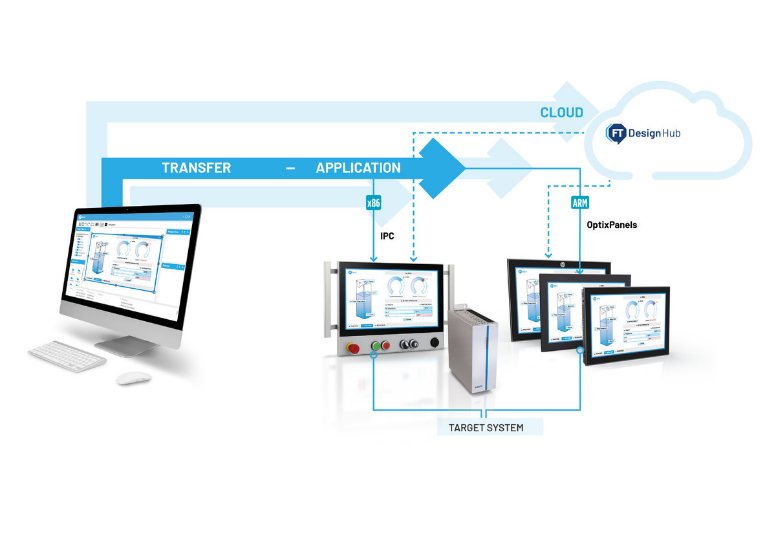

optix schema

FactoryTalk Optix runtime může běžet na klasickém osobním počítači, na operátorském panelu nebo ve speciálním malém „edge“ počítači bez vlastního displeje. Vývojový pracovník však vytváří jen jednu aplikaci nezávisle na platformě a rozlišení obrazovky.

Architektura FactoryTalk Optix je plně modulární a zároveň díky objektovému přístupu vysoce flexibilní. Jestliže to okolnosti vyžadují, je možné objekty modifikovat v programovacím jazyce C#. Podpora tohoto jazyka umožňuje maximální integraci s ostatními aplikacemi a díky tomu je možné vytvořit řešení na míru podle požadavků zákazníka. Splnění specifikace .NET5 zajišťuje, že výsledná aplikace bude kompatibilní se všemi deklarovanými operačními systémy.



Výsledná uživatelská aplikace se skládá z různých modulů. Ve většině případů však moduly nejsou zapotřebí všechny. Rockwell Automation tedy přichází s velmi zajímavou a férovou nabídkou, že uživatel zaplatí jen za ty části, které skutečně potřebuje. Cena aplikace se tedy neurčuje a není limitována počtem komunikovaných proměnných nebo počtem technologických obrazovek.  Zaznamenáníhodné je také to, že komunikační driver pro jeden řídicí systémy od Rockwell Automation je zdarma.

V současné době jsou k dispozici pro FactoryTalk® Optix tyto moduly:

  • HTML5 UI,
  • OPC UA Client full,
  • alarmy,
  • komunikační drivery,
  • SQLite Store,
  • retentivity,
  • záznamník dat (datalogger),
  • nativní UI,
  • OPC UA Server,
  • receptury,
  • UI popisovače (descriptory),
  • ODBC Store,
  • reporty,
  • záznamník událostí (Event Logger).

V budoucnu se však zcela jistě objeví další specifické moduly, které umožní řešit ještě náročnější a složitější požadavky zákazníků.



Příklad určení ceny výsledné aplikace:

Uživatel požaduje vizualizaci v průmyslovém PC s komunikací do řídicího systému CompactLogix a rovněž do řídicího systému Simatic S7 od firmy Siemens. Ve vizualizaci jsou požadovány systém alarmů, systém receptur a logování událostí a dat včetně databáze. Webový klient není požadován.

Zákazník tedy potřebuje FactoryTalk Optix runtime licenci s 8 tokeny.



Název modulu Počet požad. tokenů
Komunikační driver pro řidící systém od Rockwellu Automation – (1 zdarma) 0
Komunikační driver pro řídicí systém S7 Siemens 1
Nativní uživatelské rozhraní 1
Alarming 1
Receptury 1
Záznam událostí (Event Logger) 1
PDF Reporting 1
Logování dat 1
Lokální Databáze 1
Celkem 8



Nesmíme zapomenout zmínit, s jakými řídicími systémy může FactoryTalk Optix komunikovat. V nabídce komunikačních driverů tedy najdeme nejen komunikační drivery pro řídicí systémy od firem Rockwell Automation a Siemens, ale například i Mitsubishi, Omron, Beckhoff atd. Navíc jsou k dispozici obecné komunikační protokoly Modbus, MQTT, OPC UA a další.



K dispozici budou dvě verze vývojového prostředí:

  • bezplatnou základní verzi bude možné nainstalovat jen lokálně na osobní počítač,
  • placená verze vývojového prostředí bude plně podporovat týmovou práci v cloudu i přímé spouštění vývojového prostředí ve webovém prohlížeči, bez nutnosti instalace.



Další zajímavou funkcionalitou placené verze bude vzdálené nahrávání aplikace do operátorského panelu pomocí služby FactoryTalk Remote Access. Bude-li mít panel FactoryTalk Optix dva ethernetové porty, bude možné tento operátorský panel proměnit na zabezpečený komunikační most (bridge) do technologické sítě a díky tomu mohou vývojoví pracovníci získat zabezpečený přístup i k ostatním zařízením.

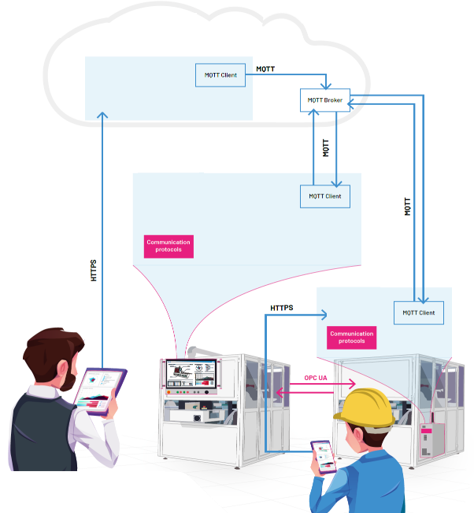

V mnoha případech jeden ilustrační obrázek řekne více než tisíc slov, a proto jsme vybrali obrázek, který symbolicky znázorňuje schopnosti a možnosti FactoryTalk® Optixu. Je to svět, kde spolu stroje komunikují protokolem OPC UA a data z nich putují na cloud. Pracovníci obsluhy, údržby a managementu mohou těžit z takto nasbíraných a graficky interpretovaných informací. Díky tomu jsou důležité informace dostupné okamžitě a kdekoliv, bez ohledu na to, kde se příslušná osoba nachází.

optix schema2



optix banner







Představení FactoryTalk Optix - videoprezentace

 DNT ASEM HUB Optix



Prezentace

 DNT ASEM HUB Optix



Instruktážní videa

 DNT ASEM HUB Optix

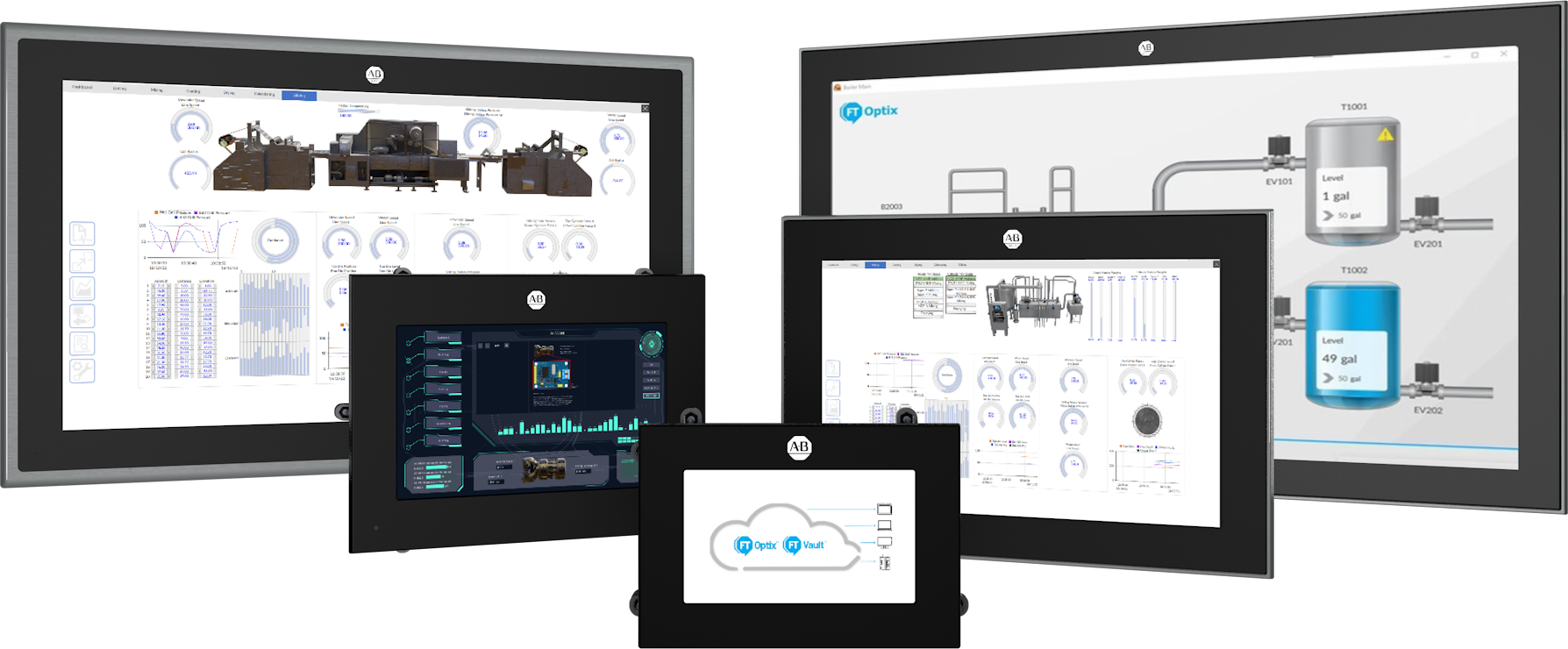

Operátorské panely OptixPanel


optix terminals

Více informací o nových panelech v článku zde.





Brožura:

 brochure Optix







Vyzkoušejte zdarma naší novou vizualizační platformu ještě dnes!

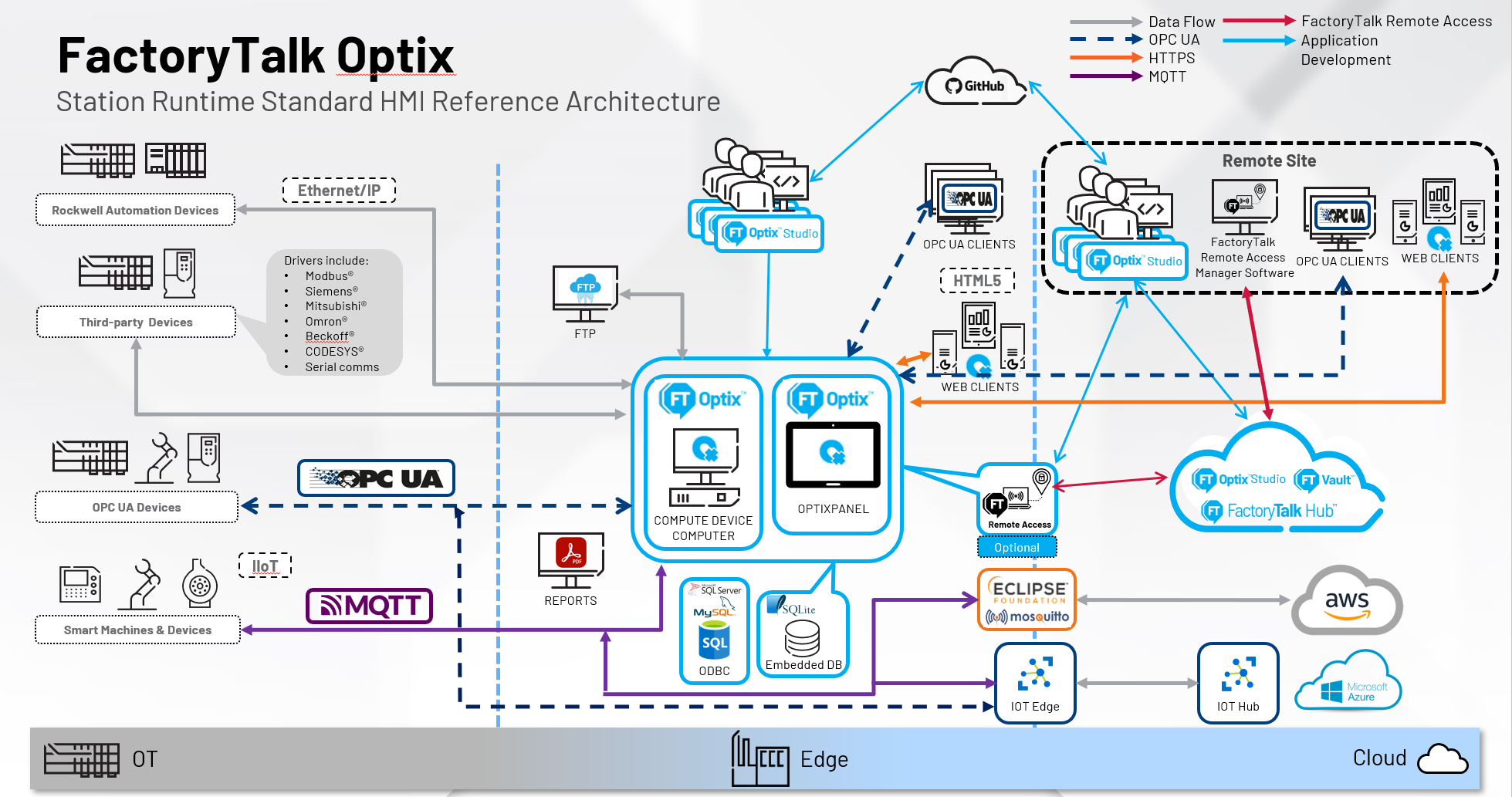

optix schema3
