GuardLink 432ES-IG3 interface - bezpečná sběrnice integrovaná do systémů Logix přes CIP SAFETY protokol

Guardlink je bezpečná sběrnice, využívající vlastní bezpečnostní komunikační protokol, který slouží k inteligentnímu propojení periferních bezpečnostních prvků a integruje je tak do inteligentního řízení celé technologie. Guardlink využívá vlastní modulární (lokální) vyhodnocovací logiku, s možností zasílání plnohodnotných diagnostických dat do systémů Logix a vizualizace, odkud bylo možné zároveň některé bezpečnostní prvky ovládat (například vzdálené odemykání a uzamykání bezpečnostních zámků, funkce vzdáleného resetu atd.) přímo po sběrnici.

Nyní se GuardLink dočkal rozšíření v podobě rozhraní 432ES-IG3, které umožní jeho plnou implementaci do řídících systémů Logix s integrovanou bezpečností, a to přímo po bezpečné síti EtherNet/IP CIP Safety. Guardlink tak nyní nachází uplatnění i v aplikacích s velkým rozsahem bezpečnosti, respektive s velkým počtem bezpečnostních funkcí a na rozdíl od samostatného lokálního řešení nabízí i možnost zónování, tedy rozdělení vstupních periferních bezpečnostních zařízení na sběrnici do až tří nezávislých zón pro nezávislé ovládání akčních členů, souvisejících s bezpečností. Integrace do systémů Logix je navíc velice jednoduchá, pro programovací prostředí Studio5000 Logix Designer je připraven hotový Add-on profil, díky kterému lze naprosto jednoduše přidat bezpečnostní periferie do projektu, ať už „ručně“, nebo v online-módu kdy si systém přes rozhraní 432ES-IG3 automaticky načte veškerá periferní bezpečnostní zařízení, která jsou připojena na sběrnici. Rozšířená diagnostika a vzdálené ovládání prvků na sběrnici je samozřejmostí.

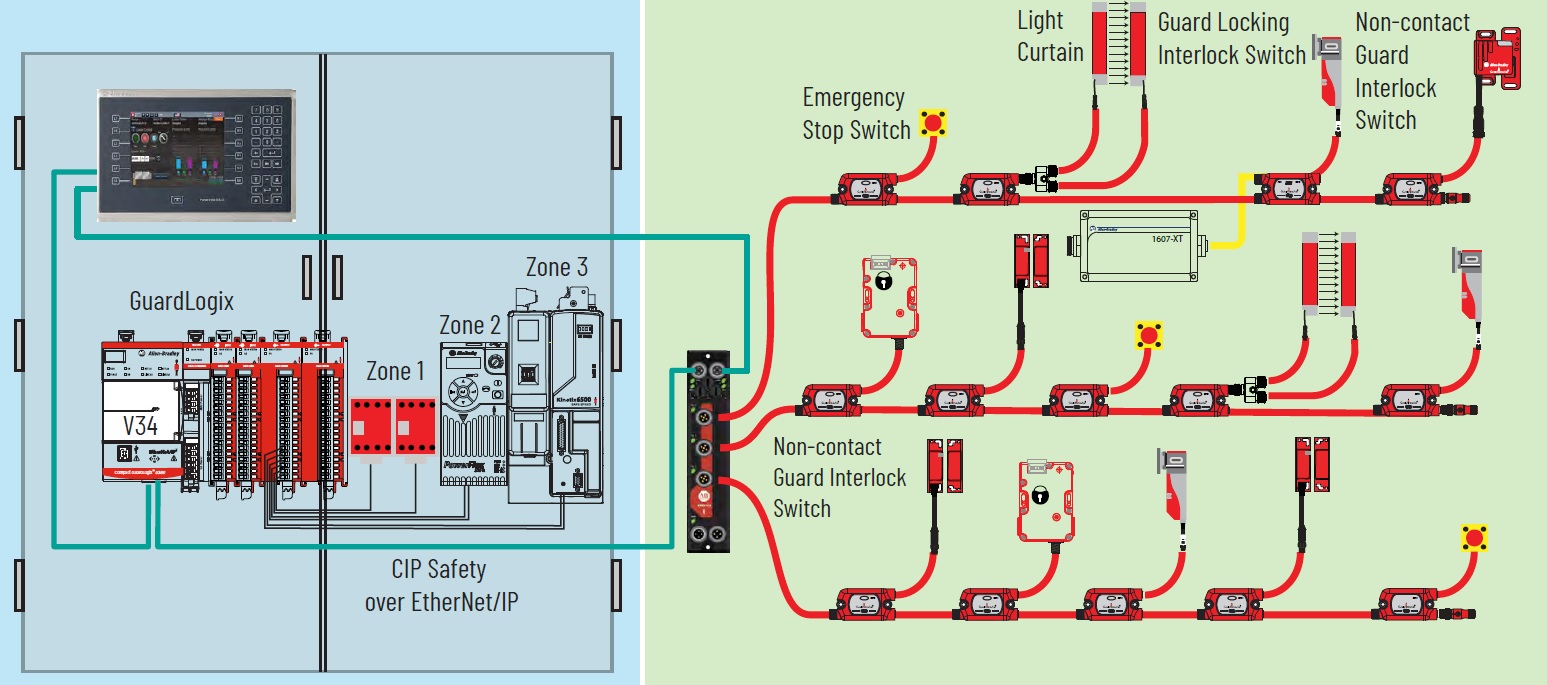

GuardLink 432ES schema





  • Protokol GuardLink 2.0 s rozšířenou diagnostikou

  • Kompatibilní s CIP Safety EtherNet/IP procesory CompactGuardLogix L3 a GuardLogix L8

  • Podpora lineární, hvězdicové nebo DLR síťové topologie

  • Montáž na stroj, IP66, 67 a 69K

  • Tři nezávislé kanály GuardLink až 32 zařízení na kanál

  • Až 3130 m délka linky bez ovládání zámků, nebo 960 m s ovládáním

  • Ovládání 1, 2 nebo až 3 zón stroje

  • Automatické diagnostické hlášení při použití s displeji PanelView™ 5000 Factory-Talk® View Site Edition.

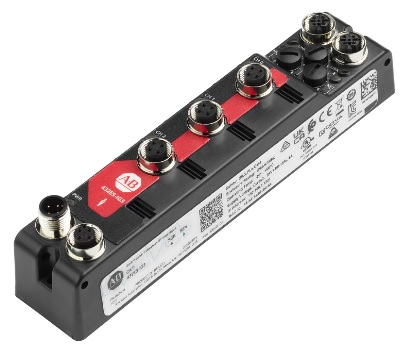

GuardLink 432ES
