Nové UDFB pro Micro800™ L50E/L70E

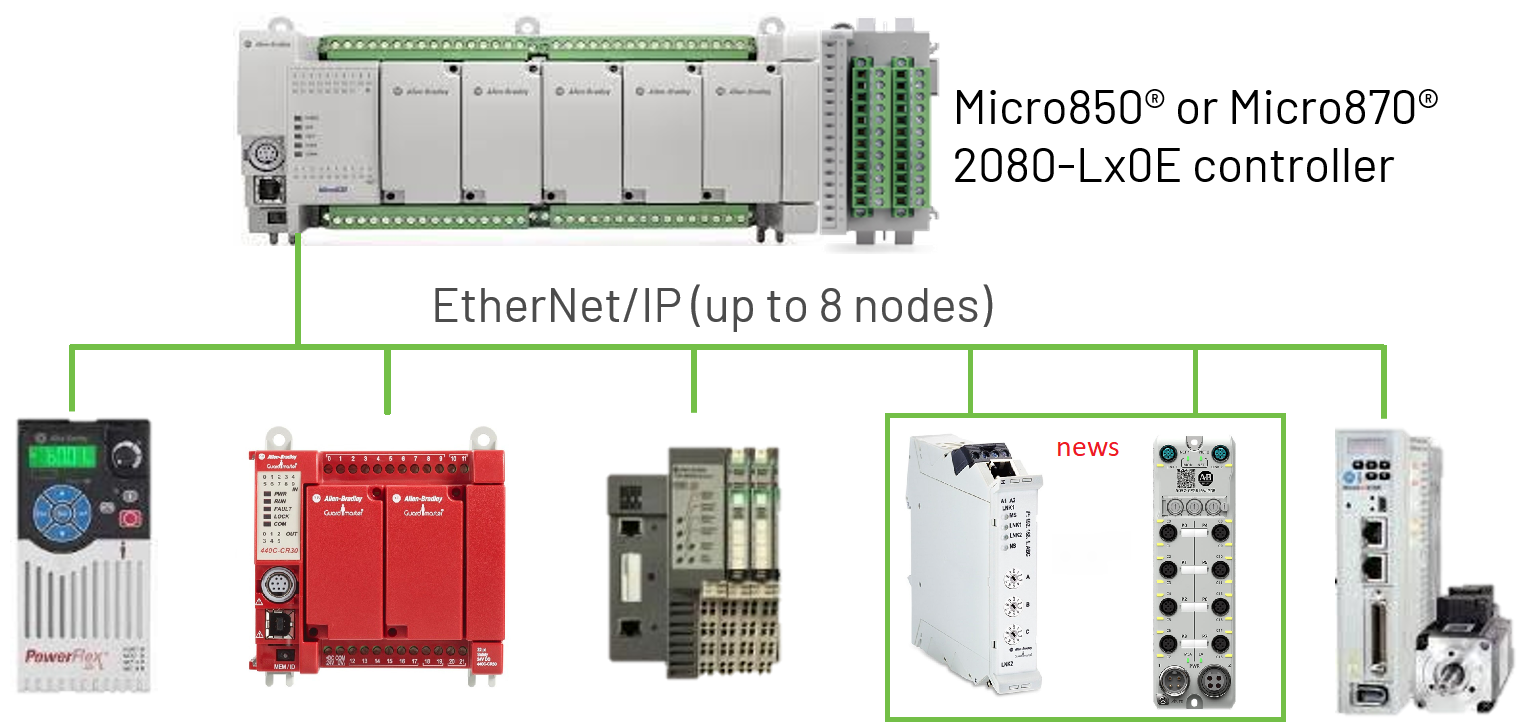

Na malé řídicí systémy jsou v současné době kladeny vysoké nároky na inovace a zavádění pokročilých komunikačních technologií a dalších funkcí, které byly ještě donedávna doménou pouze vyšších řad PLC. Je to dáno ve velké míře konkurenceschopností ve sféře průmyslového odvětví, stále se navyšujícími bezpečnostními nároky na strojní vybavení, vývojem nových technologií a v nemalé míře též poptávkou samotných koncových uživatelů. V případě produktové rodiny Micro800™ je v poslední době kladen velký důraz na propojení co nejvíce dostupných zařízení pokročilou ethernetovou komunikací. Pomocí komunikace EtherNet/IP™ Class 1 je možné monitorovat a řídit následující zařízení a komponenty z portfolia Rockwell Automation:



micro 1





  • Servopohony Kinetix 5100®
  • Frekvenční měniče řady PowerFlex 520®
  • Distribuované vstupy a výstupy POINT I/O™
  • Distribuované vstupy a výstupy ArmorBlock® 5032-16CFG (novinka)
  • Konfigurovatelné bezpečnostní relé 440C-CR30
  • Síťové bezpečnostní rozhraní 440R-ENETR (novinka)

Na webových stránkách Rockwell Automation v sekci PCDC jsou k dispozici dva nové funkční bloky (UDFB) pro Micro800, přesněji pro nové modely Micro850® a Micro870®. Koncem roku 2024 se chystá uvedení na trh nové řady Micro820® (L20E), u kterého bude též možné komunikovat pomocí implicitní metody.

Nově představené UDFB fungují v módu Generic Device a jejich nastavení je podrobně popsáno v dostupných manuálech, které jsou ve společném archivu s funkčními bloky. První z nich je pro 5032-CFGB16, tedy pro 16-kanálový konfigurovatelný I/O modul řady ArmorBlock 5000®. Pro použití tohoto funkčního bloku je třeba mít nainstalovaný software Connected Components Workbench (CCW) ve verzi 22. Výhodou tohoto modulu je možnost konfigurace jednotlivých I/O buď na jako digitální vstup nebo digitální výstup a po ethernetu na vzdálenost až 100 m rozšířit perimetr nasazené technologie.



micro 2

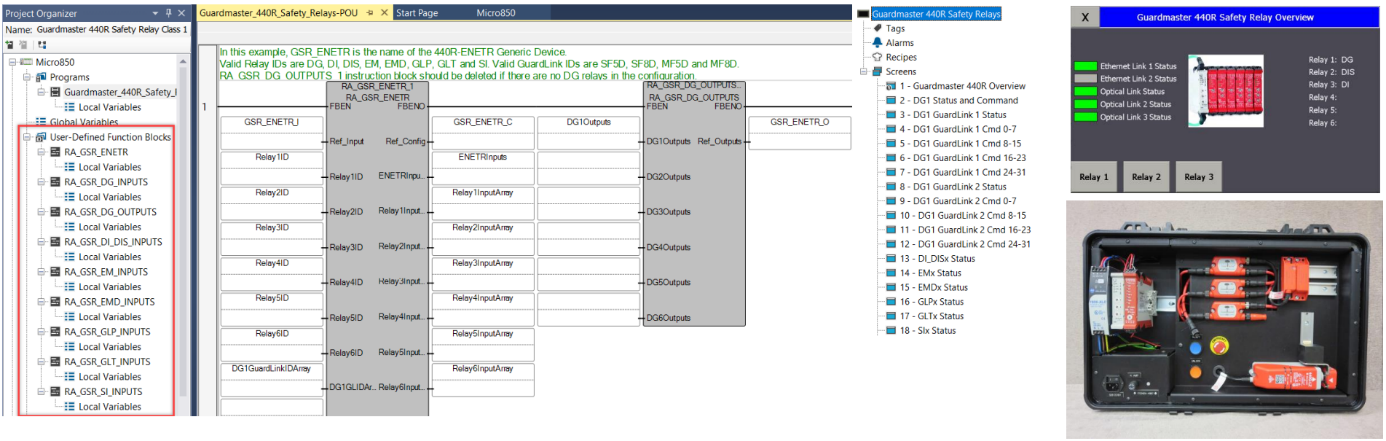

Nové UDFB bylo připraveno taktéž pro síťové rozhraní 440R-ENETR a celkem 8 bezpečnostních relé Guardmaster® – seznam podporovaných komponent je uveden níže. V tomto případě je navíc k dispozici 18 obrazovek pro HMI řady PanelView800 pro snazší nasazení do provozu.

  • 440R-GL2S2T (GLT)
  • 440R-D22R2 (DI)
  • 440R-D22S2 (DIS)
  • 440R-EM4R2 (EM)
  • 440R-EM4R2D (EMD)
  • 440R-GL2S2P (GLP)
  • 440R-S12R2 (SI)
  • 440R-DG2R2T (DG)
